Набор Cable Kit 300 + подложка Cable Board
Энергосберегающий обогрев полов с керамическим покрытием или с покрытием из природного камня.
Инструкция по установке |
Cable Kit + Cable Board в зимних садах и беседках
Наборы Cable Kit с подложкой Cable Board - прекрасный выбор для установки системы обогрева для пола с керамическим покрытием или с покрытием из природного камня на существующую бетонную подложку в зимних садах или беседках. . При установки системы на бетонную подложку необходимо удостоверится в том, что она хорошо изолирована, дабы избежать потери тепла. Cable Board – изоляционный материал, специально разработанный для набора Cable Kit 300. Вместе они составляют эффективную и экономичную систему электрообогрева, оптимально управляемую программируемым термостатом.
Характеристики
Cable Kit 300 – это готовая система напольного обогрева. Cable Kit 300 представляет собой набор, включающий в себя все необходимое для установки системы напольного обогрева: намотанный на бабину кабель, фиксатор, термостат (EB-Therm 350), гибкие изоляторы, фиксирующую ленту и палочки клея (для клеящего пистолета).
Мы сделали наши наборы максимально удобными для установки и максимально экономичными. Кабель Ebeco – гибкий и эластичный, также является одним из самых тонких, из представленных на рынке. На изоляционную подложку Cable Board нанесен специальный профиль для быстрой укладки кабеля в готовые желобки.
Подложка Cable Board предотвращает потерю тепла, а значит, гарантирует оптимальное использование электроэнергии. В то же время на листах Cable board расположены специальные отверстия для вывода влаги, что снижает риск повреждения системы из – за сырости.
Cable Kit + Cable Board – быстродействующая система, эффективно регулирующая температуру пола, экономично расходуя электроэнергию. При этом используются термостаты EB-Therm с функцией энергосбережения.
Система интеллектуального управления
Система управляется программируемым термостатом EB-Therm 350, который позволяет установить время и температуру в соответствии с Вашими желаниями, что способствует оптимальному использованию электроэнергии.
Данный цифровой термостат поддерживает технологию экономичного расхода электроэнергии "fuzzy". Это означает, что термостат постоянно собирает и анализирует данные из окружающей среды. На основе этого он автоматически рассчитывает время включения и выключения системы обогрева. Использование "fuzzy" технологии сокращает температурные колебания, что способствует более равномерному распределению температуры и, соответственно, меньшим затратам энергии.
Установка
Подложку Cable Board очень просто использовать. Она легкая, минимально увеличивает высоту пола и легко режется. Толщина Cable board составляет 20 мм , расстояние между желобами в подложке – 10 см и мощность равна примерно 110 Вт/м2.

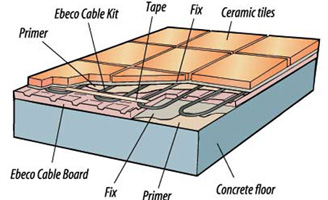

Подложка Cable board устанавливается прямо на бетонный пол с помощью плиточного клея. Кабель укладывается в готовые желоба и крепится специальной клейкой лентой. Нельзя закреплять кабель, используя горячий клей. После этого, желоба заполняются плиточным клеем или самовыравнивающейся стяжкой, после чего осуществляется укладка плитки. Пломбирование желобов и укладка плитки может происходить одновременно.
Общая мощность составляет примерно 110 Вт/м2. Этого недостаточно, чтобы система была единственным источником обогрева в помещении. Для ускорения процесса отопления используйте дополнительные источники тепла, например, фен.
Упаковка
Набор Cable Kit 300 представлен в 14 размерных вариантах + дополнительные наборы. Cable Board продается в упаковках по 3.6 м2, что эквивалентно пяти листам изоляционной подложки. Каждый лист имеет размеры 60x120 см, т.е. 0.72 м2.
Как определить размер набора Cable Kit
Измерьте площадь помещения. В расчет не берутся места, где не будет уложен кабель (например, под туалетом, под трубами и другими фиксированными конструкциями). Выберите подходящий Вам набор из таблицы.
* Для площадей, указанных в скобках длины кабеля не достаточно для укладки в наиболее удаленные от центра желоба подложки Cable Board. Внимательно рассчитывайте площади, на которые производится установка или используйте два набора.
| Площадь |
Cable Kit 300 |
Cable Board в упаковках |
| 1,4-1,9 м2 |
E 89 608 70 |
1 уп |
|
|
|
|
| 1,9-2,4 м2 |
E 89 608 71 |
1 уп |
|
|
|
|
| 2,3-3,0 м2 |
E 89 608 72 |
1 уп |
|
|
|
|
| 3,1-3,9 м2 |
E 89 608 73 |
1 уп |
|
|
|
|
| 3,7-4,6 м2 |
E 89 608 74 |
2 уп |
|
|
|
|
| 4,3-5,2 м2 |
E 89 608 75 |
2 уп |
|
|
|
|
| 4,9-5,9 м2 |
E 89 608 76 |
2 уп |
|
|
|
|
| 5,7-7,3 м2 |
E 89 608 77 |
2-3 уп |
|
|
|
|
| 7,3-9,2 м2 |
E 89 608 78 |
3 уп |
|
|
|
|
| 8,6-10,5 м2 |
E 89 608 79 |
3 уп |
|
|
|
|
| 10,7-12,7 м2 |
E 89 608 80 |
3-4 уп |
|
|
|
|
| 12,4-14,4 (15,4)* м2 |
E 89 608 81 |
4 уп |
|
|
|
|
| 15,4-17,5 (18,5)* м2 |
E 89 608 82 |
5 уп |
|
|
|
|
| 18,5-20,7 м2 |
E 89 608 83 |
6 уп |
|
|
|
|
Аксессуары
| Артикул No. |
Артикул |
| E 89 601 80 |
Подложка Ebeco Cable Board дляr 3,6 м2 |
| E 89 601 85 |
Плиточный клей. P4, 25 кг/уп. Макс рекоменд. площадь использован. 1,5 м2, для закрепления подложки, пломбирования желобов и укладки плитки. |
| E 89 605 49 |
Грунтовка 1 л. Рекомендовано для. 10 м2 для выравнивания пола и подложки. |
| E 89 605 43 |
Самовыравнивающаяся стяжка Uniplan 25 кг/уп. |
|
